安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TS 0001-2012《云博线上官网·中国有限责任公司安全技术监察规程》的规定:
1. 管道、阀门、仪表的安装应按照自动控制的要求(或者电控柜线路图)以及有关图纸进行安装。
2.燃料供应管道应装流量计,且该流量计必须同时具备指示、积算、记录功能;同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表;
3、安全阀应在水压试验后铅直安装,安全阀应接装排汽管,将排汽导向云博线上官网·中国有限责任公司房外安全处,并有足够的流通截面积,保证排汽畅通;
4、进云博线上官网·中国有限责任公司前给水管道上必须安装具有指示、积算、记录功能的流量计;
5、排污管接至排污沟或其它安全处,管道应固定,防止排污时移位或发生反击烫伤事故等;
6、总汽阀以外的蒸汽管道由使用单位配接,在总汽阀管道上至少有一个弯头,否则应加装伸缩管,管道外壁应加保温层;
调试前的检查工作:
1. 电源检查:电源为三相四线制380V/50Hz,变压器容量应满足云博线上官网·中国有限责任公司总容量的要求。
2. 云博线上官网·中国有限责任公司房检查:云博线上官网·中国有限责任公司房应具有良好的通风散热条件,无结露或滴水,无粉尘、无腐蚀、无易燃易爆物品,室内照明良好。
3. 电控柜检查:控制柜内部接线正确,无短路、散乱和松动现象,无明显外露导线。各类元器件、仪表、开关等完好,标识清晰,无操作松动现象;
4. 云博线上官网·中国有限责任公司本体检查:炉体应无较大损伤,附件安装妥当、符合要求,电热管组装完好无损。充水后应无渗漏现象(尤其是电热管组密封处);
5. 控制柜与云博线上官网·中国有限责任公司连接线的截面积规格是否满足功率要求,导线两头铜片压焊是否牢固,接线是否规范、牢固;
6. 管道系统检查:管道连接正确,无泄漏现象,管路上仪表工作正常,系统已冲洗除污;
7. 水泵检查:连接方向正确,用手拨动水泵电机叶轮,转动灵活;
8. 相关设备、阀门、仪表等已调至正常工作位置,整个系统处于可运行状态。
0.1吨承压热水云博线上官网·中国有限责任公司
1. 管道系统的安装必须符合有关规程、标准的要求。应严格按设计要求进行;
2. 云博线上官网·中国有限责任公司外部接管及阀门等附件重量不得由云博线上官网·中国有限责任公司本体承受,外部接管与云博线上官网·中国有限责任公司连接处应使用柔性接头,严禁将管道的热膨胀应力作用于云博线上官网·中国有限责任公司本体上;
3. 常压热水云博线上官网·中国有限责任公司必须有通大气口或起通大气作用的管道,其尺寸不小于云博线上官网·中国有限责任公司本体通大气口尺寸,并接至室外,应考虑防雨、杂物及防雷击措施。承压型热水云博线上官网·中国有限责任公司及蒸汽云博线上官网·中国有限责任公司安全阀的泄压管应接至室外,疏水管应单独引至排水沟,不得在疏水管道上装设阀门。
4. 云博线上官网·中国有限责任公司排水(污)管应接至排水沟。
5. 热水系统管道应有入口过滤装置、安全装置和排污及排气阀、温度计等;
6. 热水及蒸汽管道应保温,冷水管道应防冻;
7. 管道安装完后应进行耐压试验,试验压力及试验方法、合格标准见“蒸汽云博线上官网·中国有限责任公司安全技术监察规程”、“热水云博线上官网·中国有限责任公司安全技术监察规程”。
0.1吨承压热水云博线上官网·中国有限责任公司
安全附件、阀门、仪表、管道及附件的安装
汽水系统安装应符合TS 0001-2012《云博线上官网·中国有限责任公司安全技术监察规程》的规定:
1. 管道、阀门、仪表的安装应按照自动控制的要求(或者电控柜线路图)以及有关图纸进行安装。
2.燃料供应管道应装流量计,且该流量计必须同时具备指示、积算、记录功能;同时还必须安装指示燃料温度的温度表和和指示燃料压力的压力表;
3、安全阀应在水压试验后铅直安装,安全阀应接装排汽管,将排汽导向云博线上官网·中国有限责任公司房外安全处,并有足够的流通截面积,保证排汽畅通;
4、进云博线上官网·中国有限责任公司前给水管道上必须安装具有指示、积算、记录功能的流量计;
5、排污管接至排污沟或其它安全处,管道应固定,防止排污时移位或发生反击烫伤事故等;
6、总汽阀以外的蒸汽管道由使用单位配接,在总汽阀管道上至少有一个弯头,否则应加装伸缩管,管道外壁应加保温层;

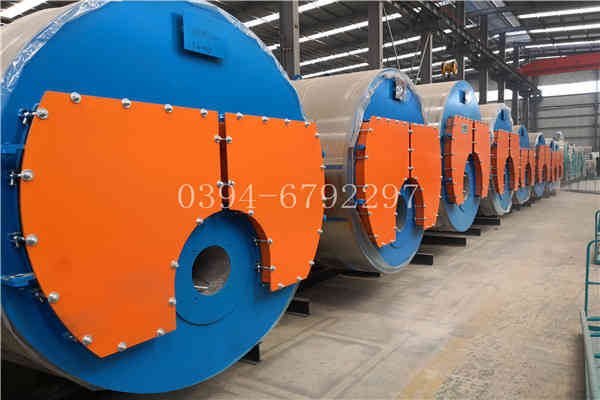

1、WNS型卧式云博线上官网·中国有限责任公司出厂时,一般分件包装情况如下:
云博线上官网·中国有限责任公司主机:整体出厂(云博线上官网·中国有限责任公司本体、外包装及保温层、前后烟箱、平台扶梯等);
2、扶梯、水位平衡筒、烟囱、取样冷却器、水处理设备等;
3、安全附件:云博线上官网·中国有限责任公司配备有安全阀、水位计、水位报警器、压力表、压力控制器、测温仪表、阀门、给水设备、控制柜;
4、安装两台或两台以上的,应注意组件的标识;
5、技术文件:
⑴ 云博线上官网·中国有限责任公司安装使用说明书一份;
⑵ 安全附件、仪表管路图一份;
⑶ 云博线上官网·中国有限责任公司总图一份;
⑷ 地基一份;
⑸ 云博线上官网·中国有限责任公司本体图一份;
燃烧器的安装
本系列蒸汽云博线上官网·中国有限责任公司出厂时,小容量云博线上官网·中国有限责任公司一般燃烧器已经安装到了云博线上官网·中国有限责任公司主机上,中大容量的云博线上官网·中国有限责任公司,燃烧器与云博线上官网·中国有限责任公司主机分开发运。安装时,先将燃烧器从包装箱中取出,视燃烧头与火嘴砖之间的间隙大小,在燃烧器头部火焰筒上密实缠绕数层石棉绳,对准前烟箱面板上所留出的孔洞水平塞紧装入,后用螺栓将燃烧器法兰与前烟箱燃烧器连接法兰连接牢固。在装配时,燃烧器法兰与前烟箱燃烧器连接法兰之间必须加石棉密封衬垫。
其它安装相关要求参照厂家的《燃烧器说明书》。
敬告:燃烧器须保持水平,燃烧头与火嘴砖之间的剩余间隙,须用硅酸铝耐火纤维毡填实。操作时,打开云博线上官网·中国有限责任公司后烟箱检查孔盖,从后部进入炉胆内进行施工,施工完毕,人员退出,后挡火墙、检查孔盖原样恢复,密封上紧。
